Hiểu các góc xem phân cực trong sửa chữa hiển thị: Hướng dẫn toàn diện
Feb 28, 2025
Màng hóa (phân cực) là các thành phần quan trọng trong màn hình tinh thể lỏng (LCD), cho phép điều khiển chính xác truyền ánh sáng và khả năng hiển thị hình ảnh . Phân biệt các góc xem phân cực trong các kịch bản sửa chữa .

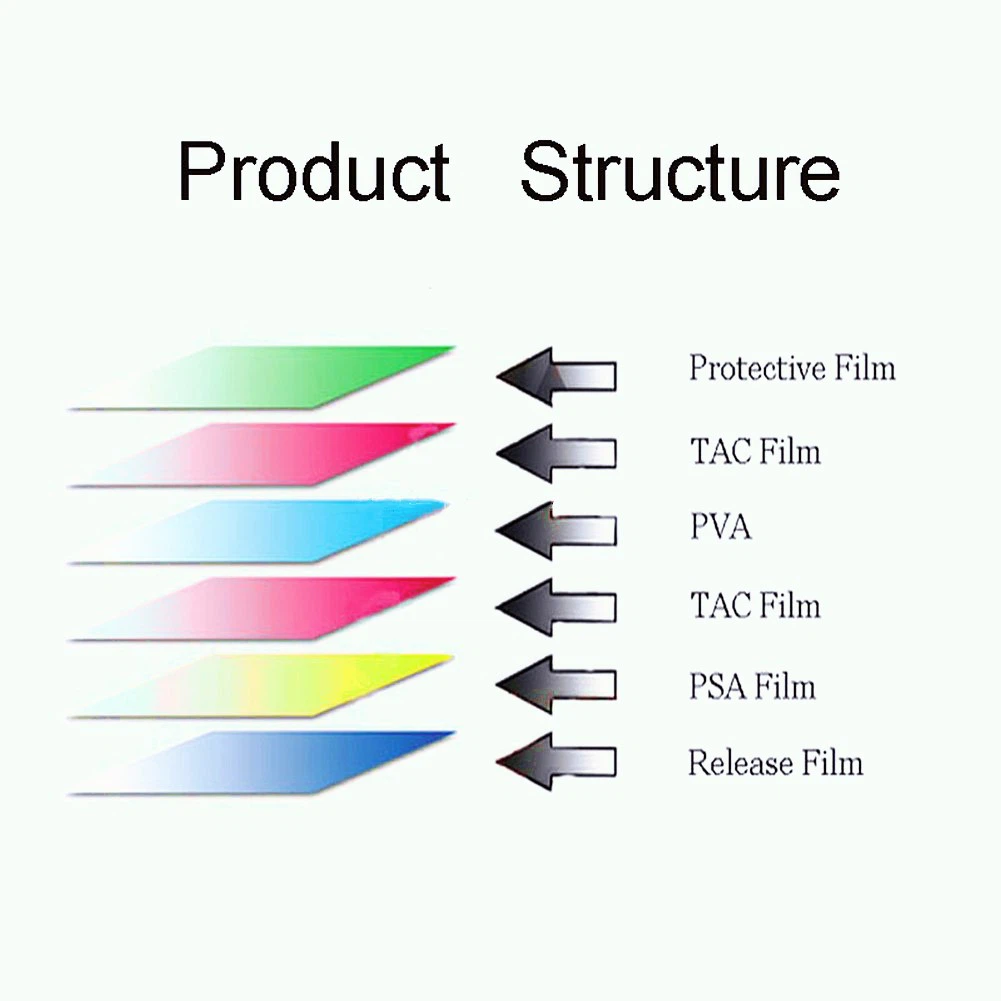

1. Nguyên tắc cơ bản của các góc xem phim phân cực
Điều gì xác định góc nhìn của một bộ phân cực?
Góc xem của một bộ phân cực đề cập đến hướng của trục lọc ánh sáng của nó, thường được đo bằng độ (e . g ., 0 LCD, hai phân cực được sử dụng:
- Phân cực phía trước: Căn chỉnh vuông góc hoặc song song với đèn nền .
- Phân cực phía sau: Định vị trực giao với màng phía trước để tạo điều chế ánh sáng .
Tại sao phải xem các vấn đề góc trong sửa chữa?
- Hậu quả không phù hợp:
Cài đặt một bộ phân cực với một góc không chính xác phá vỡ sự điều chế ánh sáng phụ thuộc điện áp của lớp LC, gây ra:
- Màu sắc rửa sạch
- Đảo ngược độ xám
- "màn hình đen" xuất hiện ở một số góc nhất định
- Yêu cầu dành riêng cho thiết bị:
Điện thoại thông minh, màn hình và màn hình ô tô thường sử dụng các kết hợp góc duy nhất được tối ưu hóa cho trường hợp sử dụng dự định của chúng .
2. Xác định các góc phân cực: Phương pháp thực tế
Phương pháp 1: Kiểm tra trực quan với một bộ phân cực tham khảo
1. Các công cụ cần thiết:
- Phân cực tham chiếu góc được biết đến (E . g ., 45 độ hoặc 90 độ)
- Nguồn ánh sáng (E . g ., màn hình điện thoại thông minh được đặt thành màu trắng)
2. Quy trình:
- Đặt bộ phân cực không xác định trên nguồn ánh sáng .
- Xoay phân cực tham chiếu phía trên nó .
- Góc xảy ra tắc nghẽn ánh sáng tối đa cho biết hướng của màng không xác định .
Ví dụ: Nếu một bộ phân cực chặn ánh sáng hoàn toàn khi căn chỉnh ở 135 độ so với tham chiếu 45 độ, góc xem của nó là 135 độ .
Phương pháp 2: Thử nghiệm kháng đa kế (phân cực dẫn điện)
Đối với các phân cực tích hợp số hóa màn hình cảm ứng:
1. Đo điện trở trên lớp dẫn điện của màng .}
2. So sánh với các thông số kỹ thuật của nhà sản xuất - Các mẫu điện trở thường tương quan với cấu hình góc .
Phương pháp 3: Kỹ thuật đảo ngược bảng LCD
1. tháo rời màn hình nguyên vẹn của cùng một mô hình .
2. Sử dụng máy quang phổ để đo trục tuyệt chủng của phân cực hiện có .
3. Các thách thức xác định góc trong màn hình hiện đại
Thử thách 1: Các bảng điều chỉnh thẳng đứng đa miền (MVA)
Màn hình cong hiện đại và TV sử dụng các sắp xếp phân cực phức tạp:
-
- Giải pháp: Tham khảo hướng dẫn sử dụng dịch vụ cho các thông số kỹ thuật bù góc (e . g ., "Bảng XYZ yêu cầu bồi thường ± 15 độ") .}
Thử thách 2: Phân cực lai OLED
Các tấm OLED linh hoạt trong các thiết bị có thể gập lại thường kết hợp:
- Polarizer hình tròn (E . g ., ¼ sóng phát thanh + 90 Phim tuyến tính độ)
- Lớp phủ chống phản chiếu
- Mẹo sửa chữa: Sử dụng kính râm phân cực để xác định các mẫu phân cực tròn .}
4. Các tiêu chuẩn công nghiệp và hệ thống mã hóa góc
Đánh dấu góc của nhà sản xuất
Hầu hết các phân cực bao gồm các định danh tinh tế:
- Notches: một notch duy nhất=0 độ, notch đôi=90 độ (thay đổi theo nhà cung cấp)
- Laser khắc: E . g ., "A45" biểu thị góc 45 độ
- Mã màu: Băng màu xanh=45 độ, màu xanh lá cây=90 độ (xác minh với các bộ dữ liệu nhà cung cấp)
Cặp góc tiêu chuẩn theo loại thiết bị
| Danh mục thiết bị|Cặp góc phía trước/phía sau chung |
| Điện thoại thông minh|9 0 độ (phía trước) / 0 độ (phía sau) |
| Tấm máy tính xách tay TN|45 độ / 135 độ |
| Màn hình y tế|0 độ / 90 độ với lớp phủ AR |
| Cụm ô tô|135 độ / 45 độ (chống ánh sáng) |
5. Các công cụ nâng cao cho người sửa chữa chuyên nghiệp
Phân tích phân cực
Polarimeter cầm tay (e . g ., pm -300 sê -ri) Cung cấp:
- Đo góc tức thì (độ chính xác ± 0,5 độ)
- ánh xạ chậm phát triển cho phim chống ánh sáng
Hình elip quang phổ
Đối với sửa chữa cấp độ R & D:
- Đo lường các chỉ số khúc xạ phức tạp
- Xác định các góc tùy chỉnh trong màn hình nguyên mẫu
6. Sai lầm và phòng ngừa sửa chữa phổ biến
Lỗi 1: Giả sử góc 90 độ phổ quát
Nghiên cứu trường hợp: Một kỹ thuật viên đã thay thế một bộ phân cực máy tính bảng bằng phim 90 độ, không biết rằng bản gốc đã sử dụng góc 112. 5 độ để xem rộng hơn.
Kết quả: Dịch chuyển màu ở độ nghiêng 30 độ .
Phòng ngừa: Luôn kiểm tra với mô-đun hiển thị tốt hơn đã biết trước .
Lỗi 2: Bỏ qua các hiệu ứng nhiệt độ
Các góc phân cực có thể thay đổi 0 . 2 độ mỗi độ.
Trong quá trình liên kết bar nóng:
- Sử dụng máy trạm ổn định nhiệt độ
- Cho phép 5- cân bằng nhiệt phút sau khi xử lý chất kết dính
7. Thực tiễn tốt nhất để xử lý và lưu trữ phân cực
01. Ghi nhãn góc:
Đánh dấu ngay lập tức các góc trên lớp lót bảo vệ sau khi loại bỏ .
02. Điều khiển độ ẩm:
Cửa hàng phim tại<30% RH to prevent adhesive angle drift.
03. phơi sáng UV:
Giới hạn<15 minutes – prolonged UV degrades dichroic dyes.
Phần kết luận
Làm chủ nhận dạng góc xem phân cực đòi hỏi kiến thức lý thuyết và các kỹ thuật thực hành . Kỹ thuật viên sửa chữa có thể đạt được sự thay thế phân cực lần đầu phải bằng cách kết hợp các phương pháp kiểm tra trực quan với các công cụ đo lường hiện đại và các yếu tố cần thiết Để sửa chữa chất lượng .
